Inleiding

Binnen de bouw is er een verschuiving van het gebruik van fundering. Dit blijkt uit een onderzoek van Belgian Building Research Institute (BBRI) [1]. Waar vroeger bijna altijd gebruik werd gemaakt van een betonnen fundering, wordt tegenwoordig ook regelmatig gebruik gemaakt een van schroeffundering. Wat is een schroeffundering en waarom gebruikt men een schroeffundering?

Wat is schroeffundering?

Een schroeffundering is een type fundering wat snel kan worden geplaatst met minimale geluidsoverlast en trillingen. Dit type fundering wordt de grond in gedraaid, vergelijkbaar met hoe een schroef in het hout wordt bevestigd.

Een schroeffundering heeft de vorm van een conische cilinder. Aan de buitenkant van de cilinder zit spiraalvormig schroefdraad. De vorm van de cilinder en schroefdraad hangt af van de grond waar hij in geplaatst wordt. Als de cilinder gedraaid wordt, zal het schroefdraad zichzelf de grond in “wringen”.

Wanneer de schroeffundamenten geplaatst zijn en verbonden zijn met de dragende constructie, staat er een effectieve fundering waarop verder gebouwd kan worden.

Hoe wordt een wordt een schroeffundering geplaatst?

De plaatsing van schroeffundering kan je onderverdelen in handmatige plaatsing en plaatsing door middel van hydrauliek. Er is speciaal gereedschap ontwikkeld om de fundering veilig, exact en snel te kunnen plaatsen. Bij het exact plaatsen van een schroeffundering speelt de bodemstructuur een grote rol. Het is moeilijker om een schroeffundering te plaatsen in een grasland dan in een zwaar verdichte bodemstructuur zoals puingrond.

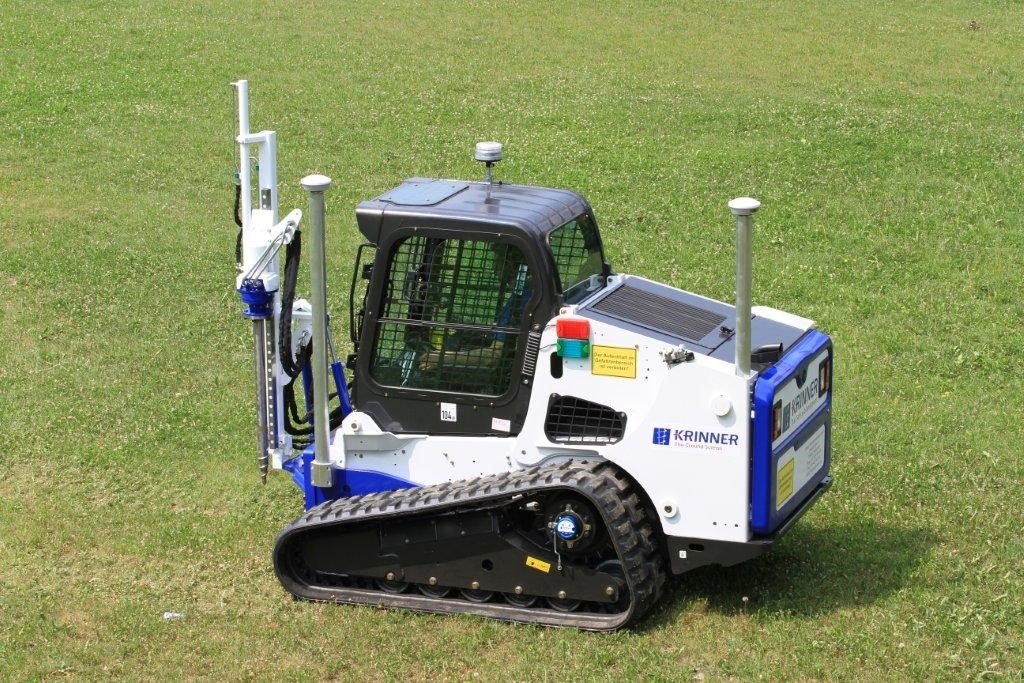

Om het bouwproces te versnellen, bestaat er ook volautomatische uitzet –en voorboorrobot. Deze machines kunnen worden gebruikt voorafgaand aan het bouwproces om in een keer de hele fundering te plaatsen. Dit leent zich ideaal voor het realiseren van kassenbouw constructies of zonneweides veldopstellingen. De robot werkt door middel van GPS positie coördinaten en is volautomatisch gestuurd, wat een hoge precisie en veiligheid garandeert.

Verschillende types fundering

Er zijn verschillende types fundering en elk van deze funderingen heeft unieke eigenschappen ten opzichte van de rest.

Schroefpalen kan je in 2 types indelen. De eerste soort kunt u hier rechts zien. Deze bestaat uit 4 onderdelen.

1: het eerste deel is het buisprofiel.Het buisprofiel kan bij plaatsing exact worden gejusteerd, waardoor er een loodrechte stand wordt gegarandeerd. Bij grotere draaglasten wordt het buisprofiel met flensen op het fundament gemonteerd.

2: Daaropvolgend is het conisch vormig fundament, wat dient als behuizing voor het buisprofiel. Het profiel wordt met gebroken granietsplit of met een ander centreer set in het fundament gecentreerd en gefixeerd.

3: Scherphoekig, gebroken granietsplit wordt meestal gebruikt om de buisprofiel te centreren. Dit materiaal zorgt voor een optimale stevigheid en stabiliteit.

4: De bodem. Deze wordt door het indraaien van het schroeffundament weggedrukt, waardoor rondom het fundament een vaste compressie ontstaat. Er hoeft geen grond te worden uitgegraven en er hoeft dus ook niets te worden afgevoerd.

5: Het schroeffundament bestaande uit één staaldeel dat meestal thermisch verzonken is aan de binnen –en buitenkant.

Het tweede type fundering is een type dat in de grond wordt geplaatst en kan daarna nagenoeg niet meer afgesteld kan worden. De centrering van de constructie wordt gedaan door middel van moeren en bouten. Voor verschillende toepassingen zijn hiervoor dus ook diverse flensplaten te verkrijgen.



Voor en nadelen

In vergelijking tot klassieke fundering heeft een schroeffundering een aantal voor- en nadelen:

Voordelen

  • Sneller te plaatsen
  • Relatief makkelijker te plaatsen
  • Prijstechnisch gunstiger
  • Geen trillingen bij plaatsing van fundering
  • Fundering is direct wel belastbaar

Nadelen:

  • Gevoeliger voor corrosie
  • Moeilijker tot niet te plaatsen in een ondergrond welke grote stenen bevat
  • Lastiger te plaatsen in de buurt van fundering van andere gebouwen.

Krachten

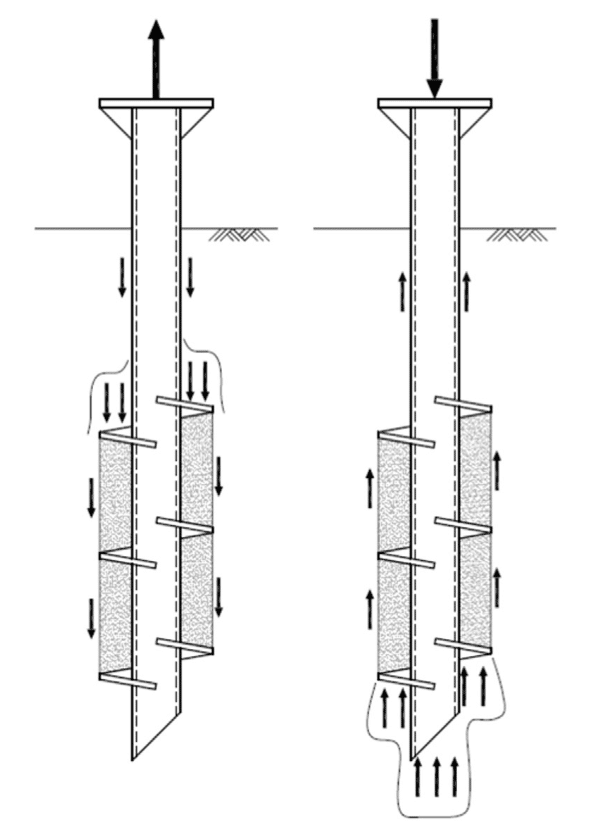

Schroefpalen bieden goede weerstand tegen trek en duwkracht zoals in de afbeelding wordt weergegeven. Tegenwoordig zijn schroefpalen steeds meer ontwikkeld en kunnen steeds meer trek en duw kracht weerstaan.



Bij het plaatsen van een fundering is het belangrijk om te weten wat de draagkracht van de grond is. Hiervoor zal een SPT (Standaard Penetration Test) en een CPT (Cone Penetrometer Test) moeten worden uitgevoerd. Door deze methodes kan worden bepaald of de ondergrond draagkrachtig genoeg voor de fundering is.



De krachten die een schroefpaal kan hebben, zijn afhankelijk van diverse factoren:



H = Lengte van fundering van de schroefbladen tot de top.

D = Diameter van de schroefbladen.

d = Diameter van de schroefpaal.

a = Aanhechtingsfactor (Zand, klei etc.)

Cu= Draagvermogent van de bodem in radiale richting. (Su)

Y = Soortelijk gewicht (kg/m³) van de ondergrond.

Nq = Draagvermogen factor van losse grond.



Certificeringen



Krinner is een van de grote spelers op de Nederlandse markt als het gaat om de productie van schroeffunderingen.



De schroeffunderingen van Krinner voldoen allemaal aan de Verordening (EU) Nr. 305/2011. Deze verordening heeft betrekking op bouwproducten en afwerkingsproducten die deel blijven uitmaken van een bouwwerk of civieltechnische werken. Volgens deze verordening worden de volgende fundamentele eisen vastgesteld:



  • Mechanische weerstand en stabiliteit.
  • Brandveiligheid
  • Hygiëne, gezondheid en milieu
  • Veiligheid en toegankelijk bij gebruik
  • Bescherming tegen geluidshinder
  • Energie en warmtebehoud
  • Duurzaamheid



Voor deze eisen zijn diverse richtlijnen opgesteld. Voldoet een specifiek product aan de richtlijnen, dan mag deze worden toegepast in de bouwwerken. Er bestaat een kans dat je op de Nederlandse markt schroefelementen tegenkomt die deze certificeringen niet hebben. Vaak zijn deze schroefelementen veel goedkoper dan kwalitatieve schroefelementen. Er is een onderzoek geweest naar de kwaliteit van alle schroeffunderingen die op de markt zijn. De uitkomst was dat de ongecertificeerde schroeffunderingen op alle punten van het onderzoek niet voldeed aan de internationale kwaliteitseisen.



Bronnen:

–              [1] Prof. Ir. Jan Maertens, & Ir. Noël Huybrechts, (2003). Belgian Screw Pile Technology – Design and recent Developments (1e druk). https://books.google.nl/books?id=Ov5qgV4BPCoC&lpg=PP1&hl=nl&pg=PP1#v

–              http://www.jonkersschroeffundering.nl

–              http://homelinessis.com/en/pages/37317

–              Dr. Abbas Mohajerani, RMIT University (2016) Analysis and design methods of screw piles: A review.

–              http://www.krinner.nl/index.php/nieuws
